一、应用环境和准备工作:
服务器硬件:
部件号 描述
86773XC BladeCenter 机箱,标准带2个2000W电源,1个KVM 管理模块,2个冗余风扇, DVD-ROM/FD
26K6530 20口 Nortel L2/3 铜缆以太网交换机模块, 6口 RJ45向外
884325C Xeon EMT64 3.2GHz/2MB,800MHz FSB,2-SMP,2*512MB,NHS US320 2.5" OGB SCSI,2*Giga Ethernet,1U
90P1313 小型 U320 Non Hot-Swap 73GB HDD for 8843 only
服务器操作系统:
Sco Unix 5.0.7(HW)
BTLD驱动:LSIL U320 Scsi for ScoUnix5.0.7
Broadcom eXtreme Gigabit Ethernet网卡驱动
Service Pack:osr507suppcd4
二、BladeCenter服务器硬件了解,对操作系统安装过程理解很重要:
IBM BladeCenter的键盘、鼠标接口从远程管理控制器中接出来,外形是PS2接口,实际都为USB接口,即USB转PS2接口;IBM BladeCenter的CDROM,Floppy接口也是USB接口。
注:因为Sco Unix5.0.6不支持USB光驱和软驱加载HS20 的Scsi驱动,因此BladeCenter HS20不支持Sco Unix5.0.6操作系统。
三、操作系统测试步骤:
将IBM BladeCenter电源开启,用HS20上Media键和CD键将KVM显示器和光驱被该刀片服务器接管,用Sco Unix5.0.7安装光盘进行启动,屏幕出现boot:
1.在用不同的Sco Unix5.0.7安装光盘介质出现的共性问题,归纳如下:
用LSIL U320 Scsi for ScoUnix5.0.6以前版本(包括5.0.6版本驱动)的BTLD驱动安装ScoUnix5.0.7,出现操作系统的硬盘识别为4.7Gb左右,不会正确识别硬盘容量,而用LSIL U320 Scsi for ScoUnix5.0.7驱动可以正常识别硬盘容量的大小;
当安装过程中,操作系统要求输入License Number时候,不能使用键盘上的Caps Lock 和小键盘上NumLock键,进行输入License Number 号码上的大写和数字字符。
2.以下为安装测试出现的各种现象:
(1)boot:restart link=lsil
问题:能够正常加载BTLD驱动后,正确识别硬盘大小,当出现安装光盘介质测试时候,操作系统将USB CDROM识别成:usb_msto, Usb Host Adapter
Host: 0 ,Scsi ID: 5,LUN:0,BUS:0 后,光盘介质不能被正确识别读取,安装失败。
(2)boot:link 回车后,加载BTLD包名“lsil” 和boot:defbootstr link=lsil 出现相同问题

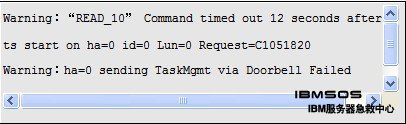

问题:能够正常加载BTLD驱动后,正确识别硬盘大小,当出现安装光盘介质测试时候,操作系统将USB CDROM识别成: USB CD ROM, USB Device :1 后,光盘介质能被正确识别读取,介质测试通过安装继续,输入License Number以后,操作系统读取硬盘分区时候,出现以下错误:
